滾珠絲杠螺母副的支承方式
??? 數控機床的進給系統要獲得較高的傳動剛度，除了加強滾珠絲杠螺母副本身的剛度外，滾珠絲杠的正確安裝及支承結構的剛度也是不可忽視的因素：滾珠絲杠常用推力軸承支座，以提高軸向剛度(當滾珠絲杠的軸向負載很小時，也可用角接觸球軸承支座)，滾珠絲杠在數控機床上的安裝支承方式有以下幾種。

(1)一端裝推力軸承(固定一自由式)。

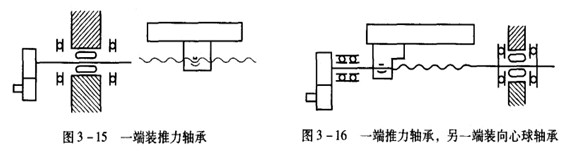

如圖3-15所示，這種安裝方式的承載能力小，軸向剛度低，只適用于短絲杠，一般用于數控機床的調節或升降臺式數控銑床的立向(垂直)坐標中。

(2)一端裝推力軸承，另一端裝深溝球軸承(固定一支承式)。

如圖3-16所示，這種方式可用于絲杠較長的情況。應將推力軸承遠離液壓馬達等熱源及絲杠上的常用段，以減少絲杠熱變形的影響。

(3)兩端裝推力軸承(單推一單推式或雙推一單推式)。

? 如圖3—17所示，把推力軸承裝在滾珠絲杠的兩端，并施加預緊拉力，這樣有助于提高剛度，但這種安裝方式對絲杠的熱變形較為敏感，軸承的壽命較兩端裝推力軸承及向心球軸承方式低。

(4)兩端裝推力軸承及深溝球軸承(固定一固定式)。
? 如圖3-18所示，為使絲杠具有最大的剛度，它的兩端可用雙重支承，即推力軸承加深溝球軸承，并施加預緊拉力。這種結構方式不能精確地預先測定預緊力，預緊力的大小是由絲杠的溫度變形轉化而產生的。但設計時要求提高推力軸承的承載能力和支架剛度。

近年來出現一種滾珠絲杠軸承，其結構如圖3-19所示。這是一種能夠承受很大軸向力的特殊角接觸球軸承，與一般角接觸球軸承相比，接觸角增大到60。，增加了滾珠的數目并相應減小滾珠的直徑。這種新結構的軸承比一般軸承的軸向剛度提高兩倍以上，使用極為方便。產品成對出售，而且在出廠時已經選配好內外環的厚度，裝配調試時只要用螺母和端蓋將內環和外環壓緊，就能獲得出廠時已經調整好的預緊力，使用極為方便。
