SFV1610滾珠絲杠參數
型號:SFV1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:56
安裝孔之間的距離:51
法蘭的寬度:42
珠圈數2.7×1
動額定負荷:1008
靜額定負荷:2161
剛性:24。

滾珠絲杠副是一種在絲杠與螺母副間以滾珠作為滾動體的螺旋傳動元件。其工作原理是：當絲杠相對于螺母旋轉時，兩者發生軸向位移，而滾珠則可沿著滾道流動。

瀏覽SFV1610滾珠絲桿的用戶還會？
DFV1610滾珠絲杠、SFS1610滾珠絲桿等。

SFS1610滾珠絲杠參數
型號:SFS1610
絲桿外徑:15
導程:10
珠徑:2.778
螺母外徑:28
法蘭直徑:48
法蘭的厚度:10
螺母的長度:47
安裝孔之間的距離:38
法蘭的寬度:40
珠圈數:2.8×1
動額定負荷:839
靜額定負荷:1821
剛性:23。

【滾珠絲杠的載荷與載荷方向】
??? 滾珠螺母是滾珠絲杠機構的核心部件。滾珠絲杠機構在運行時滾珠螺母不能承受徑向載荷或扭矩載荷，只能承受沿絲杠軸向方向的載荷，而且要注意使作用在滾珠絲杠副上的軸向載荷通過絲杠軸心，設計時不能將徑向負荷、扭矩載荷直接施加到螺母上，否則會大大縮短滾珠絲杠機構的壽命或?qū)е逻\(yùn)行不良，因?yàn)閺较蜉d荷或扭矩載荷會使絲杠發生彎曲，螺母中部分滾珠過載，從而導致傳動不平穩、精度下降、壽命急劇縮短。絲杠承受的徑向載荷主要是絲杠的自重。

瀏覽SFS1610滾珠絲桿的用戶還會？
DFS1610滾珠絲桿、DFV1610滾珠絲桿等。

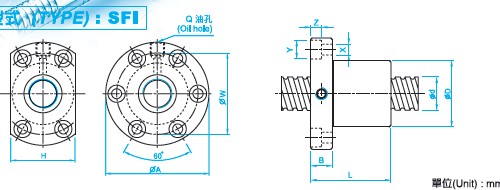

SFI1610滾珠絲桿參數
型號:SFI1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:34
法蘭直徑:58
法蘭的厚度:10
螺母的長度:57
安裝孔之間的距離:45
法蘭的寬度:34
珠圈數:1×4
動額定負荷:1103
靜額定負荷:2401
剛性:27。

【系統要有適度阻尼】
阻尼一方面降低進給伺服系統的快速響應特性，另一方面增加系統的穩定性，在剛度不足時，運動件之間的運動阻尼對降低工作臺“爬行”，提高系統穩定性起重要作用。

瀏覽SFI1610滾珠絲杠的用戶還會？
DFS1610滾珠絲杠、DFV1610滾珠絲杠等。

DFU1610滾珠絲桿參數
型號:DFU1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:28
法蘭直徑:48
法蘭的厚度:10
螺母的長度:118
安裝孔之間的距離:38
法蘭的寬度:40
珠圈數:1×3
動額定負荷:1103
靜額定負荷:2401
剛性:35。

【DFU1610滾珠絲杠的保護】
??? 滾珠絲杠副可用潤滑劑來提高耐磨性及傳動效率。潤滑劑分為潤滑油和潤滑脂兩大類。潤滑油用機油、90~180號透平油或140號主軸油。潤滑脂可采用怪基油脂。潤滑脂加在螺紋滾道和安裝螺母的殼體空間內，而潤滑油通過殼體上的油孔注入螺母空間內。

??? 滾珠絲杠副和其他滾動摩擦的傳動元件，只要避免磨料微粒及化學活性物質進入，就可以認為這些元件幾乎是在不產生磨損的情況下工作的。但如果在滾道上落入臟物，或使用骯臟的潤滑油，不僅會妨礙滾珠的正常運轉，而且會使磨損急劇增加。

瀏覽DFU1610滾珠絲杠的用戶還會？
DFV1610滾珠絲杠、DFS1610滾珠絲桿等。

DFS1610滾珠絲杠參數
型號:DFS1610
絲桿外徑:15
導程:10
珠徑:2.778
螺母外徑:28
法蘭直徑:48
法蘭的厚度:10
螺母的長度:97
安裝孔之間的距離:38
法蘭的寬度:40
珠圈數:2.8×1
動額定負荷:839
靜額定負荷:1821
剛性:31。

【滾珠絲杠偏荷重保護】
當偏荷重現象發生時，將直接影響滾珠螺桿的壽命和噪音，且多隨著運轉不順的手感，若螺桿空轉時與組裝后順暢度不同，除了注意螺桿本身的精度外，大多是組合精度不良產生偏荷重的。
螺桿軸因熱而伸長變位，會導致定位精度惡化。熱變化的多少，可由下式計算求得。
△=α?t?L (mm)
△：螺桿軸的方向變位量
t：螺桿軸的溫度上升
L：螺桿部有效長度
α：線膨脹系數(11.7×10-6deg-1)。

?

瀏覽DFS1610滾珠絲桿的用戶還會？
DFV1610滾珠絲杠、SFU1610滾珠絲桿等

DFV1610滾珠絲桿參數
型號:DFV1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:106
安裝孔之間的距離:51
法蘭的寬度:42
珠圈數:2.7×1
動額定負荷:1008
靜額定負荷:2161
剛性:32。

【滾珠絲桿處置注意事項】
(1)請不要分解各部分。否則，可能導致異物的進入或者功能的損失。
(2)絲桿軸及滾珠絲桿螺母傾斜后可能因?yàn)樽陨碇亓慷湎拢埣右宰⒁狻?br /> (3)請注意不要讓滾珠絲桿掉落或者敲擊。否則，可能導致劃傷、破損。另外，受到了衝擊時，即使外觀上看不見破損，也可能導致功能的損失。

(4)請不要將滾珠絲桿螺帽從滾珠絲桿軸上卸下。否則，可能導致鋼球、保持器脫落，或者無法使用。
(5)請防止垃圾、切屑等異物的進入。否則，可能導致鋼球循環部件的破損、功能的損失。
(6)因冷卻劑的種類的不同，有時可能給產品的功能帶來障礙。要在冷卻劑可能進入滾珠絲桿螺帽內部的環境下使用時，請咨詢我們。

瀏覽DFV1610滾珠絲桿的用戶還會？
DFV1605滾珠絲杠、DFV1604滾珠絲杠等。

SFU1610滾珠絲杠參數
型號:SFU1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:28
法蘭的厚度:10
螺母的長度:57
法蘭的寬度:40
珠圈數:1×3
動額定負荷:1103
靜額定負荷:2401
剛性26

SFU1610滾珠絲杠預壓方法
如果滾珠絲杠螺母帶有預壓，則可以達到以下效果：
– 提高定位精度
– 增加螺母區域的剛度
– 減少間隙

采用2點滾珠接觸的偏移導程型預壓方法：
標準預壓值：動態額定載荷的10%
設計：
– VDM型：預壓型雙螺母
– VEM-2型和FL型：偏移導程式預壓型單螺母
– VEM-2型：多頭螺紋預壓型單螺母，各螺紋之間的距離有偏移，以形成預壓。

采用4點滾珠接觸的超規滾珠型預壓方法：
標準預壓值：動態額定載荷的4%
設計：
VEM-4型：帶有超大滾珠軸承的四點接觸式預壓單螺母
注：
– 4點接觸式螺母長度比2點接觸式螺母長度更短
– 4點接觸式螺母的滑動摩擦相對2點接觸式螺母更大，所以不
適用于所有應用，但經濟性更好。
